  電源を繋いで、すぐに使用して頂ける評価キットのラインナップに

「NCSU434B(S-type)」が追加されました。





UV-C波長の殺菌効果などのご検証にお役立て下さい。

▶▶▶ 最新資料のダウンロードはこちらから!

<搭載LED仕様>

 NCSU434B

3.5×3.5×1.72mm

NCSU334B

6.8×6.8×2.1mm

NCSU434A

3.5×3.5×1.72mm



搭載UV-C LED

 NCSU434B

NCSU334B

NCSU434A

ピーク波長(typ.) [nm]

 280  280  280

順電流(推奨)[mA]

 350  350  100

順電圧(typ.) [V]

 5.7  5.5  5.3

放射束(typ.) [mW]

 62  70  17.5

指向角 [deg.]

 110  115  110

ジャンクション温度 [℃]※

 110  115  110

 ※ジャンクション温度は絶対最大定格値となります。

<評価キットラインナップ>

搭載個数

1P

型番

 334-S type  434-S type

搭載 UV-LED

 NCSU334B  NCSU434B   NCSU434A

サイズ(mm)

25×10

材質

 アルミ

基板厚さ(mm)

 1.6mm

コネクタ

 S2B-PH-SM4-TB(JST)

搭載個数

1P

型番

334-M type

 434-M type

搭載 UV-LED

NCSU334B NCSU434A

サイズ(mm)

25×35

材質

 アルミ

基板厚さ(mm)

 1.6mm

コネクタ

 S2B-PH-SM4-TB(JST)

搭載個数

4P

型番

 334-L type

434-L type

搭載 UV-LED

 NCSU334B  NCSU434A

サイズ(mm)

25×80

材質

 アルミ

基板厚さ(mm)

 1.6mm

コネクタ

 S2B-PH-SM4-TB(JST) ※4P用はコネクタ2個使用

※写真はNCSU334B

【発光スペクトル】NCSU334B

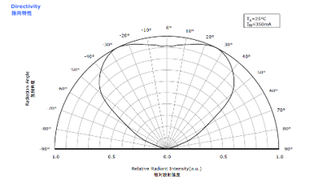

【指向特性】NCSU334B


※より鮮明な グラフの詳細は、ダウンロード資料よりご確認下さい。

◆紫外線LEDは発熱率が高い為、放熱設計などを十分ご考慮頂けますようお願い申し上げます。また、点灯直後は基板が高温になっている可能性がありますので、放熱、冷却が十分されるまで直に触れない様ご注意願います。

◆上記記載の仕様、グラフはそれぞれ単品LEDでの個別代表値になります。基板品での特性ではない旨ご理解の程お願い申し上げます。

◆上記基板品は基本的に評価用キットとなります。ご量産品への搭載ご検討時は、別途当社にご相談を頂けます様お願い申し上げます。


UV-C LED搭載 評価キット

▼ 最新資料のダウンロードはこちらから ▼

▶▶▶ 最新資料のダウンロードはこちらから!
