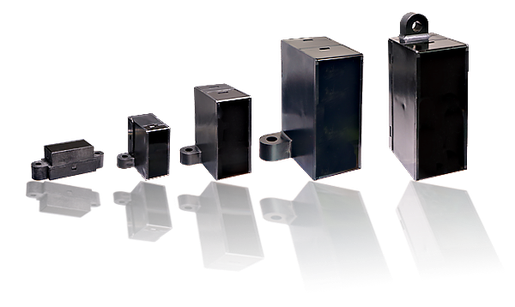

◆◆◆人体検知などに最適の三角測距方式を採用した限定反射型センサシリーズ ◆◆◆
■ 薄型ショートタイプ（Ｖ型）……………検出距離5cm～10cm
■ ショートタイプ（H型）…………………… 検出距離5cm～10cm
■ ミドルタイプ（H型）……………………… 検出距離20cm～80cm
■ ロングタイプ（H型）……………………… 検出距離50cm～200cm
■ ロングタイプ（V型）……………………… 検出距離50cm～200cm
▼
＜検出距離＞
検出距離5cm～200cmの幅広いレンジを網羅した製品群。
各型番5㎝または10cm刻みの検出距離設定。
＜動作タイプ＞
DC電源をつなぐだけですぐに使用可能な「発振回路内蔵タイプ」と、外部からの制御が可能な「外部トリガタイプ」の2種類。
＜電源電圧仕様＞ 2種類の電源電圧仕様
①フリー電源タイプ（5.5V.DC～27V.DC）※薄型ショートタイプは5.0VDCのみ
②5V.DCタイプ（4.5V.DC～5.5V.DC）
＜耐外乱光性能＞
直射日光が入らない所定の条件下で、センサ面において3万ルクス、反射面において2万4千ルクスの外乱光耐性あり。
センサ概要
|
▶ モーションセンサ外観
|
|
|
▶ 検出方法
|
LEDより光を出し、反射光により人を検知 |
|
▶ 出力タイプ |
デジタル出力 |
|
▶ 外乱光の耐性 |
〇 |
|
▶ 特長 |
・ON-OFFで出力が取れる為、後回路が簡素化できる。 ・三角測量方式の為、対象物の色に影響されにくい。 |
|
開 発 中 ▶ 測距センサ外観
|
|
|
▶ 検出方法
|
LEDより光を出し、反射光により人の距離を検知 |
|
▶ 出力タイプ |
アナログ出力 |
|
▶ 外乱光の耐性 |
〇 |
|
▶ 特長 |
・後回路で信号処理が必要。 ・三角測量方式の為、対象物の色に影響されにくい。 ・距離違いの検出が可能 |
用途例
便座の開閉検知や、ATMなどの画面の立上げ、自動改札の人の通過検知、自動ドアや自動水栓の手の検知、
座席に人が座ったかどうかの着座検知センサ等にご使用頂けます。
非接触での検知という点を活かし、感染症対策用途にも期待されております。
