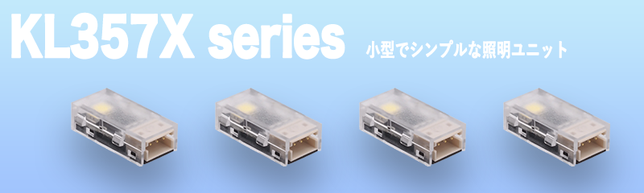

新光電子株式会社｜KL357xシリーズ
(KL3570/KL3571/KL3573/KL3574)
◆ 明かりを、もっと手軽に。
――簡単接続・防塵構造のLEDパッケージ
設計不要、ケース不要。
必要な場所にすぐ“照明”を実装できる、KL357xシリーズ。
産業機器・装置の内部照明から表示・装飾用途まで、多様なニーズに対応します。
■ 開発背景 ― “ちょっと光らせたい”を、もっと簡単に
装置開発の現場では、「状態を分かりやすく表示したい」「筐体内をわずかに照らしたい」など、
「ちょっとした明かり」が必要となる場面が多くあります。
しかし実際には、基板設計やケース加工、取り付け構造の検討などの初期設計コストが発生し、想定以上の時間と手間がかかることも少なくありません。
そうした課題を解消するため、新光電子はKL357Xシリーズを開発しました。
簡単接続・防塵構造を採用し、照明の組み込みをよりシンプルに。
明かりが必要な場所に、手軽に導入できるLEDパッケージです。
■ 製品ラインナップ
※ラインナップや詳細仕様は製品カタログをご確認ください。
| 発光色 | 順電圧(VF) | 光束(lm) | |
| KL3570 | White(6500K) | 2.90 V | max. (43) lm |
| KL3571 | Red | 2.05 V | max. (14) lm |
| KL3573 | Blue | 2.83 V | max. (8) lm |
| KL3574 | Sky Blue | 2.80 V | max. (32) lm |
|
外形寸法 |
H17.2 × W:8 × D:6（mm） |
||
※VF/lm共にIF＝65mA
※詳細は必ずデーターシートをご確認下さい
■ KLシリーズが選ばれる3つの理由
1. 簡単接続
ハンダ付け不要のコネクタ式を採用。
配線作業の効率化と、現場での交換・増設対応を容易にします。
2. 豊富な色ラインナップ
状態表示や誘導灯、装飾照明など、用途に応じて発光色を選択可能。高輝度かつ安定した照明を実現します。
3. 防塵構造
粉塵環境でも安定した発光を維持。
産業機器や筐体内部など、厳しい環境下でも使用が可能です。
■ 設計・製造の手間を削減
KL357xシリーズを導入することで、従来の設計・製造にかかる初期コストを大幅に削減できます。
| 従来 | KL357xシリーズ | |
| 部品調達(LEDや基板など) | 必要 | 不要 |
| 部品実装/組み立て | 必要 | 不要 |
| ケース設計・加工 | 必要 | 不要 (防塵構造） |
| 部品保護対策 | 必要 | 不要 (ケース一体型） |
■ 主な用途
・ 機械・筐体内の照明
・ 状態表示灯
・ 装飾照明
・ フリッカーランプ（硬貨／紙幣投入口、カード挿入口、コイントレイなど）
・ KL357xシリーズは、小型機器から産業装置まで幅広く対応。
既存設備への後付け照明にも最適です。
■ 技術資料・導入サポート
KL357xシリーズ各機種の仕様書・外形図・CADデータを順次公開予定です。
また、試作・少量導入に関するご相談も承ります。
KL357Xシリーズ（KL3750/3571/3573/3574）は、
「設計不要・簡単接続・防塵構造」をキーワードに、
装置設計の現場で発生する“小さな照明ニーズ”に応える新しいLEDパッケージです。
明かりを、もっと手軽に。
―― 新光電子が、現場の発想を照らします。
